Phạm Vi Bảo Vệ Của Cột Chống Sét: Cách Tính Chuẩn TCVN 9385

Khi xây dựng một công trình dân dụng hay nhà xưởng công nghiệp, việc lắp đặt hệ thống chống sét là điều kiện tiên quyết để nghiệm thu và đưa vào sử dụng an toàn. Tuy nhiên, một câu hỏi hóc búa khiến nhiều chủ đầu tư và kỹ sư đau đầu là: Phạm vi bảo vệ của cột chống sét được tính toán như thế nào? Làm sao để đảm bảo toàn bộ mái công trình nằm trọn trong “vùng an toàn” mà không gây lãng phí chi phí vật tư?

Bài viết này, chuyên gia từ Huyhoangtech sẽ mổ xẻ chi tiết các phương pháp tính bán kính bảo vệ từ kim cổ điển đến kim thu sét tia tiên đạo (ESE) theo các tiêu chuẩn hiện hành như TCVN 9385:2012 và NFC 17-102.

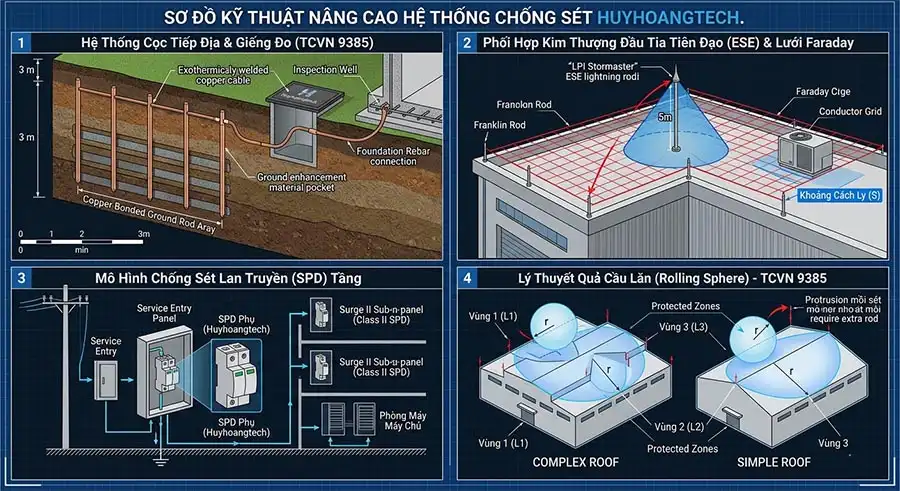

1. Phạm vi bảo vệ của cột chống sét là gì?

Nói một cách đơn giản nhất, phạm vi bảo vệ của cột chống sét (hay vùng bảo vệ) là không gian giới hạn xung quanh cột thu sét, nơi mà xác suất bị sét đánh trực tiếp vào các cấu trúc bên trong là thấp nhất (thường dưới 1%).

Nếu công trình của bạn nằm hoàn toàn bên trong vùng không gian này, nó được xem là an toàn trước các cú đánh thẳng từ đám mây dông. Ngược lại, bất kỳ phần nào nhô ra ngoài phạm vi này đều có nguy cơ trở thành “mồi ngon” cho tia sét.

📌 Lưu ý cốt lõi: Vùng bảo vệ không phải là một khối trụ thẳng đứng vuông góc với mặt đất, mà nó là một hình nón hoặc một đường cong phụ thuộc chặt chẽ vào chiều cao của cột, cấp độ bảo vệ yêu cầu và công nghệ của đầu kim thu sét.

2. Cách tính phạm vi bảo vệ của cột chống sét kim cổ điển (Franklin)

Kim thu sét cổ điển (đầu nhọn bằng đồng hoặc mạ kẽm) hoạt động theo nguyên lý Franklin – đón sét thụ động. Tại Việt Nam, việc tính toán vùng bảo vệ của loại kim này tuân thủ nghiêm ngặt theo tiêu chuẩn TCVN 9385:2012 (chuyển đổi từ BS 6651:1999).

Công thức tính cấu trúc cột đơn độc lập

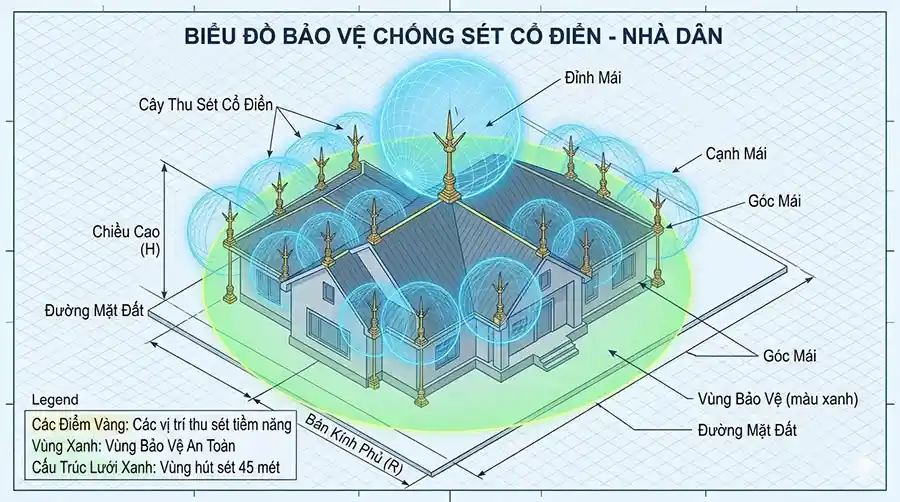

Với một cột chống sét đơn có chiều cao H (tính từ đỉnh kim đến mặt đất), vùng bảo vệ dưới mặt đất được coi là một hình nón có đỉnh là đỉnh kim, và bán kính đáy là R.

Công Thức Tính Theo Phương Pháp Góc Bảo Vệ (IEC 62305)

R = h × tan(α)

Trong đó:

• R = bán kính bảo vệ tại mặt đất (m)
• h = chiều cao hiệu dụng của kim thu sét so với mặt cần bảo vệ (m)
• α = góc bảo vệ theo cấp độ bảo vệ (độ)

Bảng Góc Bảo Vệ Theo Cấp Độ (IEC 62305-3)

Ví Dụ Tính Thực Tế

Công trình: Kho xưởng công nghiệp, cần bảo vệ cấp III (α = 45°) Chiều cao cột chống sét: 10m so với mái nhà Bán kính bảo vệ: R = 10 × tan(45°) = 10 × 1 = 10m

→ Một cột cao 10m bảo vệ bán kính 10m tính từ chân cột trên mái.

3. Phương Pháp Quả Cầu Lăn – Cách Tính Chính Xác Nhất

Phương pháp quả cầu lăn (Rolling Sphere Method) là tiêu chuẩn được IEC 62305 và TCVN 9385:2012 khuyến nghị sử dụng cho các công trình phức tạp, đặc biệt là nhà cao tầng.

Nguyên Lý Hoạt Động

Tưởng tượng một quả cầu có bán kính R lăn quanh bề mặt và mọi vật thể trên công trình. Bất kỳ điểm nào không bị quả cầu chạm tới khi lăn trên hệ thống thu sét đều được xem là nằm trong vùng bảo vệ an toàn.

Bán Kính Quả Cầu Theo Từng Cấp Bảo Vệ

Lưu ý quan trọng: Phương pháp quả cầu lăn không phụ thuộc vào chiều cao cột theo tỉ lệ tuyến tính — đây là ưu điểm vượt trội so với phương pháp góc bảo vệ khi áp dụng cho công trình đặc biệt cao hoặc có hình dạng phức tạp.

4. Cách tính bán kính bảo vệ kim thu sét tia tiên đạo (ESE) hiện đại

Khác với kim cổ điển, kim thu sét phát xạ tiên đạo sớm (Early Streamer Emission – ESE) hoạt động chủ động bằng cách chủ động phóng ra một luồng ion hướng lên để “gặp” tia sét trước khi nó kịp đánh xuống công trình. Do đó, phạm vi bảo vệ của dòng kim này rộng hơn rất nhiều.

Phương pháp tính toán bán kính bảo vệ của kim ESE dựa trên tiêu chuẩn Pháp NFC 17-102 . Công thức tiêu chuẩn như sau:

Trong đó:

• Rp​: Bán kính bảo vệ tại mặt phẳng cần bảo vệ (m).
• h: Chiều cao của đầu kim ESE so với mặt phẳng cần bảo vệ (m).
• r: Bán kính quả cầu lăn (m)
  • Cấp I: 20 mét là mức bảo vệ tiêu chuẩn cấp 1 (Mức bảo vệ cao nhất)
  • Cấp II: 30 mét là mức bảo vệ tiêu chuẩn cấp 2 (Mức bảo vệ cao)
  • Cấp III: 45 mét là mức bảo vệ tiêu chuẩn cấp 3 (Mức bảo vệ trung bình)
  • Cấp IV: 60 mét là mức bảo vệ tiêu chuẩn cấp 4 (Mức bảo vệ tiêu chuẩn)
• Δ: Quãng đường phóng điện sớm của tia tiên đạo (m). Đây là thông số đặc trưng của kim ESE, thể hiện khả năng mở rộng vùng bảo vệ. Nó được tính bằng công thức: Δ=v⋅ΔT = 10⁶*ΔT
• Trong thực tế, vận tốc lan truyền của tia tiên đạo (v) được quy ước là 10⁶ m/s. Do đó, giá trị Δ (tính bằng mét) sẽ bằng với giá trị ΔT (tính bằng micro giây – µs).
• ΔT: Thời gian phát xạ sớm (µs). Đây là thông số kỹ thuật quan trọng nhất của một kim ESE, do nhà sản xuất cung cấp và được kiểm định trong phòng thí nghiệm. Các giá trị ΔT phổ biến là 15µs, 30µs, 40µs, 50µs, và 60µs. ΔT càng lớn, bán kính bảo vệ tối đa của kim thu sét càng rộng. nhưng Hiểu quả tối ưu theo tiêu chuẩn NFC 17-102 là ΔT cao nhất 60µs.

Bảng tra cứu nhanh bán kính bảo vệ kim Stormaster ESE phổ biến (ở chiều cao h= 5)

💡 Lời khuyên từ Huyhoangtech: Đối với các biệt thự hoặc nhà xưởng tại khu vực Biên Hòa, Đồng Nai – nơi có mật độ dông sét hàng năm rất cao – việc lựa chọn kim ΔT ≥ 50µs kết hợp cấp bảo vệ Cấp II hoặc Cấp III là phương án tối ưu, vừa an toàn vừa tiết kiệm cột đỡ.

5. Yếu Tố Nào Ảnh Hưởng Đến Phạm Vi Bảo Vệ?

a. Chiều Cao Cột Chống Sét

Chiều cao tỉ lệ thuận với bán kính bảo vệ. Tuy nhiên, tăng chiều cao vô hạn không phải giải pháp tối ưu vì phát sinh chi phí kết cấu và cần tính toán lại toàn bộ hệ thống.

b. Cấp Độ Bảo Vệ Yêu Cầu

Công trình có nguy cơ rủi ro cao hơn đòi hỏi cấp bảo vệ cao hơn → góc bảo vệ nhỏ hơn → bán kính bảo vệ tại cùng chiều cao sẽ nhỏ hơn.

c. Địa Hình và Vị Trí Lắp Đặt

Công trình trên đồi cao, ở vùng đồng bằng trống trải hoặc gần các công trình cao hơn sẽ có nguy cơ sét khác nhau, ảnh hưởng đến số lượng và vị trí cột chống sét cần lắp.

d. Vật Liệu và Thiết Kế Công Trình

Mái kim loại, mái tôn, hệ thống ăngten hoặc thiết bị điện tử trên cao là những yếu tố cần tích hợp vào bản vẽ hệ thống chống sét.

6. Cách Xác Định Số Lượng Cột Chống Sét Cần Thiết

Khi bán kính bảo vệ của một cột không đủ che phủ toàn bộ công trình, cần bố trí nhiều cột. Nguyên tắc bố trí:

• Vẽ mặt bằng công trình theo tỉ lệ.
• Xác định cấp bảo vệ cần thiết.
• Tính bán kính R cho từng cột tại chiều cao đã chọn.
• Bố trí cột sao cho các hình tròn bảo vệ phủ kín toàn bộ mặt bằng, không để lại vùng “mù”.
• Kiểm tra lại bằng phương pháp quả cầu lăn nếu công trình có hình dạng đặc biệt.

7. Tiêu Chuẩn Áp Dụng Tại Việt Nam

Tại Việt Nam, hệ thống chống sét phải tuân theo:

• TCVN 9385:2012 – Chống sét cho công trình xây dựng, hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
• IEC 62305 – Tiêu chuẩn quốc tế được TCVN 9385 tham chiếu trực tiếp.

Bất kỳ hệ thống chống sét nào được thiết kế và lắp đặt đúng chuẩn đều phải có hồ sơ thiết kế, biên bản nghiệm thu và đo đạc điện trở tiếp địa (yêu cầu ≤10Ω theo TCVN, lý tưởng ≤4Ω).

8. Sai lầm chí mạng khi tự tính phạm vi bảo vệ cột chống sét

Trong quá trình tư vấn và sửa chữa các hệ thống chống sét bị lỗi tại khu vực miền Nam, Huyhoangtech đã gặp không ít trường hợp dở khóc dở cười do chủ đầu tư tự ý tính toán sai lệch:

• Mặc định bán kính bảo vệ luôn là một hằng số cố định: Nhiều người nghĩ kim thu sét ghi bán kính 100m tức là đứng ở đâu trong vòng 100m cũng an toàn. Thực tế, bán kính đó giảm mạnh khi chiều cao h (khoảng cách từ đỉnh kim tới mái) quá thấp dưới 2m.
• Bỏ qua khoảng cách ly an toàn (S): Tính toán vùng bảo vệ tốt nhưng lại đặt dây thoát sét đi sát hệ thống dây điện thoại, camera mà không có thiết bị chống sét lan truyền (SPD). Khi sét đánh, dòng điện cảm ứng từ qua tường làm cháy sạch thiết bị điện tử bên trong.
• Hệ thống tiếp địa quá sơ sài: Dù kim thu sét có vùng phủ rộng đến đâu nhưng nếu điện trở bãi tiếp địa lớn hơn 10Ω, dòng năng lượng sét không thể thoát nhanh xuống đất. Nó sẽ dội ngược lại và phá hủy công trình.

9. Huyhoangtech – Giải pháp thiết kế và thi công chống sét trọn gói chuẩn kỹ thuật

Chống sét không phải là câu chuyện “mua một cây kim về cắm lên nóc nhà”. Đó là một bài toán khoa học đòi hỏi sự chính xác từ khâu đo đạc địa chất, tính toán mật độ sét khu vực cho đến việc lập bản vẽ mô phỏng không gian 3D.

Tại Huyhoangtech, chúng tôi cam kết mang lại giải pháp an toàn tuyệt đối:

• Mô phỏng chính xác: Sử dụng phần mềm chuyên dụng để quét mô hình quả cầu lăn trên bản vẽ kiến trúc của bạn, đảm bảo không bỏ sót bất kỳ góc khuất nào của công trình.
• Vật tư chính hãng: Cung cấp các dòng kim thu sét ESE công nghệ mới nhập khẩu chính hãng, có đầy đủ giấy tờ CO, CQ và chứng nhận test thời gian phát xạ phát tia tiên đạo.
• Thi công chuẩn mực: Đội ngũ kỹ sư dày dạn kinh nghiệm, trực tiếp đo đạc điện trở tiếp địa bằng đồng hồ chuyên dụng, cam kết đạt điện trở dưới 10Ω (đối với chống sét trực tiếp) và dưới 4Ω (đối với chống sét lan truyền).

10. Câu hỏi thường gặp (People Also Ask)

Một cột chống sét bảo vệ được bao nhiêu mét vuông?

Không có con số mét vuông cố định. Diện tích bảo vệ phụ thuộc vào chiều cao của cột đỡ kim và công nghệ của kim thu sét đó. Một kim cổ điển cao 3m chỉ bảo vệ được một vùng bán kính khoảng 3m (diện tích khoảng 28m2). Nhưng một kim ESE cao cấp đặt trên cột 5m có thể bảo vệ bán kính lên tới 107m (diện tích bao phủ hơn 35.000m2).

Kim thu sét ESE khác gì kim cổ điển về bán kính bảo vệ?

Kim cổ điển tạo vùng bảo vệ thụ động hình nón hẹp góc 45°. Kim ESE tạo vùng bảo vệ chủ động dựa trên mô hình quả cầu lăn tịnh tiến, đẩy đỉnh hình nón bảo vệ lên cao hơn, giúp tăng diện tích vùng an toàn gấp nhiều lần trên cùng một chiều cao cột.

Cột chống sét cao bao nhiêu là đủ?

Không có con số cố định. Chiều cao cột chống sét phụ thuộc vào diện tích cần bảo vệ, cấp độ bảo vệ và vị trí lắp đặt. Thông thường, với nhà dân dụng 1–2 tầng, cột cao 2–4m trên nóc là đủ. Với nhà xưởng, kho bãi rộng, cột có thể từ 6–15m.

Một cột chống sét có thể bảo vệ cả nhà máy không?

Phụ thuộc vào loại đầu thu sét và diện tích nhà máy. Đầu thu ESE cấp cao có thể bảo vệ bán kính lên đến 100m hoặc bán kính lớn nhất 120m. Nhà máy lớn thường cần kết hợp nhiều cột và dây thu sét nằm ngang (hệ thống lưới).

Phạm vi bảo vệ của cột chống sét có thay đổi theo thời gian không?

Phạm vi bảo vệ không thay đổi, nhưng hiệu quả bảo vệ suy giảm nếu hệ thống tiếp địa xuống cấp, dây dẫn bị ăn mòn hoặc kim thu sét bị hư hỏng. Cần kiểm tra định kỳ mỗi năm.

Cột chống sét có bảo vệ được thiết bị điện tử bên trong không?

Cột chống sét trực tiếp chỉ bảo vệ công trình khỏi sét đánh trực tiếp. Để bảo vệ thiết bị điện tử, cần lắp thêm thiết bị chống sét lan truyền (SPD – Surge Protection Device) trên đường điện và đường truyền dữ liệu.

Làm thế nào để kiểm tra hệ thống chống sét đang hoạt động đúng?

Đo điện trở nối đất bằng máy đo chuyên dụng (Megger, Fluke, Kyoritsu). Điện trở phải ≤10Ω. Kiểm tra mắt thường các mối nối, dây dẫn và kim thu sét. Thuê công ty kiểm tra bảo dưỡng hệ thống chống sét. Ví dụ thuê bên Huyhoangtech sẽ có đầy đủ dịch vụ kiểm tra liên quan.

Nhà 4 tầng cần lắp cột chống sét như thế nào?

Nhà 4 tầng tại đô thị thường cần 1 kim thu sét Franklin hoặc ESE đặt trên sân thượng, kết hợp hệ thống dây dẫn sét xuống ít nhất 2 tuyến và tiếp địa độc lập. Cần tư vấn kỹ thuật để xác định đúng vị trí và số lượng.

Chi phí lắp đặt hệ thống chống sét cho nhà xưởng là bao nhiêu?

Chi phí phụ thuộc vào diện tích, cấp bảo vệ và loại vật liệu. Huyhoangtech cung cấp báo giá miễn phí sau khảo sát thực tế, đảm bảo đúng tiêu chuẩn TCVN 9385:2012 với chi phí tối ưu.

Tiêu chuẩn nào quy định cách tính bán kính bảo vệ tại Việt Nam?

Hiện tại, tiêu chuẩn quốc gia cao nhất là TCVN 9385:2012 “Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống”. Ngoài ra, đối với các dòng kim tiên đạo hiện đại, các kỹ sư thường áp dụng kết hợp tiêu chuẩn Pháp NFC 17-102:2011.

11. Kết Luận

Phạm vi bảo vệ của cột chống sét là yếu tố kỹ thuật cốt lõi quyết định mức độ an toàn cho toàn bộ công trình. Không có công thức “một cho tất cả” — mỗi dự án cần được tính toán riêng dựa trên chiều cao cột, cấp độ bảo vệ, đặc điểm kiến trúc và yêu cầu tiêu chuẩn áp dụng.

Nếu bạn đang cần tư vấn cụ thể cho công trình của mình — dù là nhà ở, nhà xưởng, khu công nghiệp hay tòa nhà thương mại — hãy liên hệ Huyhoangtech để được khảo sát và tư vấn miễn phí. Đội ngũ kỹ sư của chúng tôi sẽ tính toán chính xác phạm vi bảo vệ, đề xuất giải pháp phù hợp nhất với ngân sách và đảm bảo đúng tiêu chuẩn kỹ thuật hiện hành.
