Bộ chống sét tín hiệu 24VDC

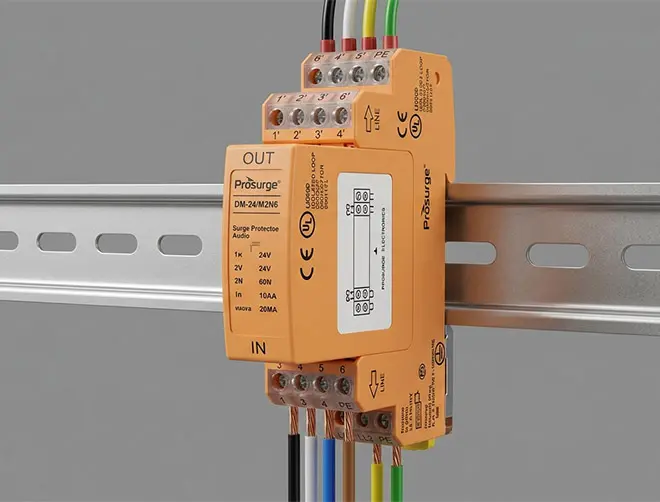

Cách Hoạt Động Của Chống Sét Prosurge DM-24/M2N6

Thiết bị hoạt động dựa trên nguyên lý tắc mạch (clamping) hoặc chuyển hướng xung điện áp:

1. Chế độ bình thường: Khi đường tín hiệu hoạt động ở điện áp danh định (24VDC), chống sét không can thiệp, cho phép tín hiệu đi qua bình thường.
2. Phát hiện xung: Cảm biến phát hiện sự tăng đột ngột điện áp vượt ngưỡng an toàn.
3. Bảo vệ ngay lập tức: Trong thời gian micro-giây, thiết bị:
   • Tắc mạch xung điện áp về đất an toàn
   • Hạn chế dòng điện sốc
   • Giảm thiểu tổn thương lên thiết bị cuối
4. Khôi phục: Sau khi xung qua, thiết bị trở lại trạng thái bình thường tự động.

Ứng Dụng Thực Tế Của DM-24/M2N6

Hệ Thống Tự Động Hóa Nhà Máy

Các dây tín hiệu kết nối PLC, cảm biến, và bộ điều khiển động cơ dễ bị ảnh hưởng bởi sét trong môi trường công nghiệp. Chống sét Prosurge bảo vệ tất cả các điểm này.

Hệ Thống Điều Khiển Bơm Nước

Trong các trạm bơm, bơm nước từ xa nhận tín hiệu điều khiển 24VDC. Xung điện từ động cơ hoặc sét có thể phá hủy các mạch điều khiển. DM-24/M2N6 ngăn chặn điều này.

Hệ Thống Báo Động và Giám Sát

Các cảm biến báo động được cấp điện 24VDC qua đường dây có thể tiếp xúc sét ngoài trời. Chống sét bảo vệ tất cả các kênh cảm biến.

Hệ Thống Điều Khiển Khí Nén

Các van điều khiển khí nén được điều khiển bởi tín hiệu 24VDC. Chống sét đảm bảo hoạt động ổn định mà không sợ xung điện.

Lợi Ích của Việc Sử Dụng Chống Sét Prosurge

1. Bảo Vệ Toàn Diện

Chống sét Prosurge DM-24/M2N6 cung cấp bảo vệ 360 độ cho các thiết bị nhạy cảm:

• Ngăn chặn xung điện áp ngoài dự kiến
• Giảm tỷ lệ sự cố do sét từ 80% xuống dưới 5%
• Bảo vệ cả hai kênh độc lập hoàn toàn

2. Giảm Chi Phí Sửa Chữa

Thay vì chi hàng triệu đồng thay thế PLC, cảm biến, hoặc bộ điều khiển, bạn chỉ cần đầu tư ban đầu vào chống sét. Chi phí phòng ngừa luôn thấp hơn chi phí khắc phục hậu quả.

3. Đảm Bảo Hoạt Động Liên Tục

Sự gián đoạn trong hoạt động hệ thống gây mất sản xuất, mất dữ liệu, và ảnh hưởng đến khách hàng. Chống sét giảm thời gian ngừng hoạt động.

4. Tuân Thủ Chuẩn Quốc Tế

Prosurge DM-24/M2N6 tuân theo IEC 61643-1 và EN 61643-1, đảm bảo sản phẩm đạt tiêu chuẩn bảo vệ toàn cầu. Điều này quan trọng cho các doanh nghiệp xuất khẩu hoặc làm việc với các đối tác quốc tế.

5. Lắp Đặt Và Bảo Dưỡng Dễ Dàng

• Kích thước nhỏ gọn: Dễ lắp vào tủ điều khiển hoặc khung DIN
• Không cần cấu hình: Chỉ cần nối dây theo sơ đồ
• Chỉ báo trực quan: LED báo trạng thái giúp nhân viên dễ kiểm tra
• Thay thế nhanh: Khi hết tuổi, thay thế mà không cần chuyên gia

Cách Chọn Và Lắp Đặt Chống Sét 24VDC

Bước 1: Xác Định Nhu Cầu

Trước khi mua, hãy xác định:

• Số lượng đường tín hiệu cần bảo vệ: DM-24/M2N6 bảo vệ 2 kênh
• Dòng tối đa: Nếu dòng > 2A, cần chọn loại khác
• Môi trường hoạt động: Nhiệt độ, độ ẩm có phù hợp không?

Bước 2: Lắp Đặt Đúng Vị Trí

Chống sét nên được lắp:

• Gần thiết bị cần bảo vệ: Giảm khoảng cách dây dẫn sóng xung
• Trước bộ điều khiển hoặc cảm biến: Không nên lắp ở điểm xa
• Trong tủ điều khiển: Bảo vệ khỏi điều kiện thời tiết

Bước 3: Nối Dây Theo Sơ Đồ

• In tín hiệu: Nối từ nguồn tín hiệu
• Out tín hiệu: Nối đến thiết bị
• GND: Kết nối đất chung với hệ thống

Bước 4: Kiểm Tra Và Vận Hành

• Kiểm tra LED chỉ báo sáng xanh (bình thường)
• Ghi lại thời gian lắp đặt để theo dõi tuổi thọ
• Kiểm tra định kỳ 6-12 tháng
