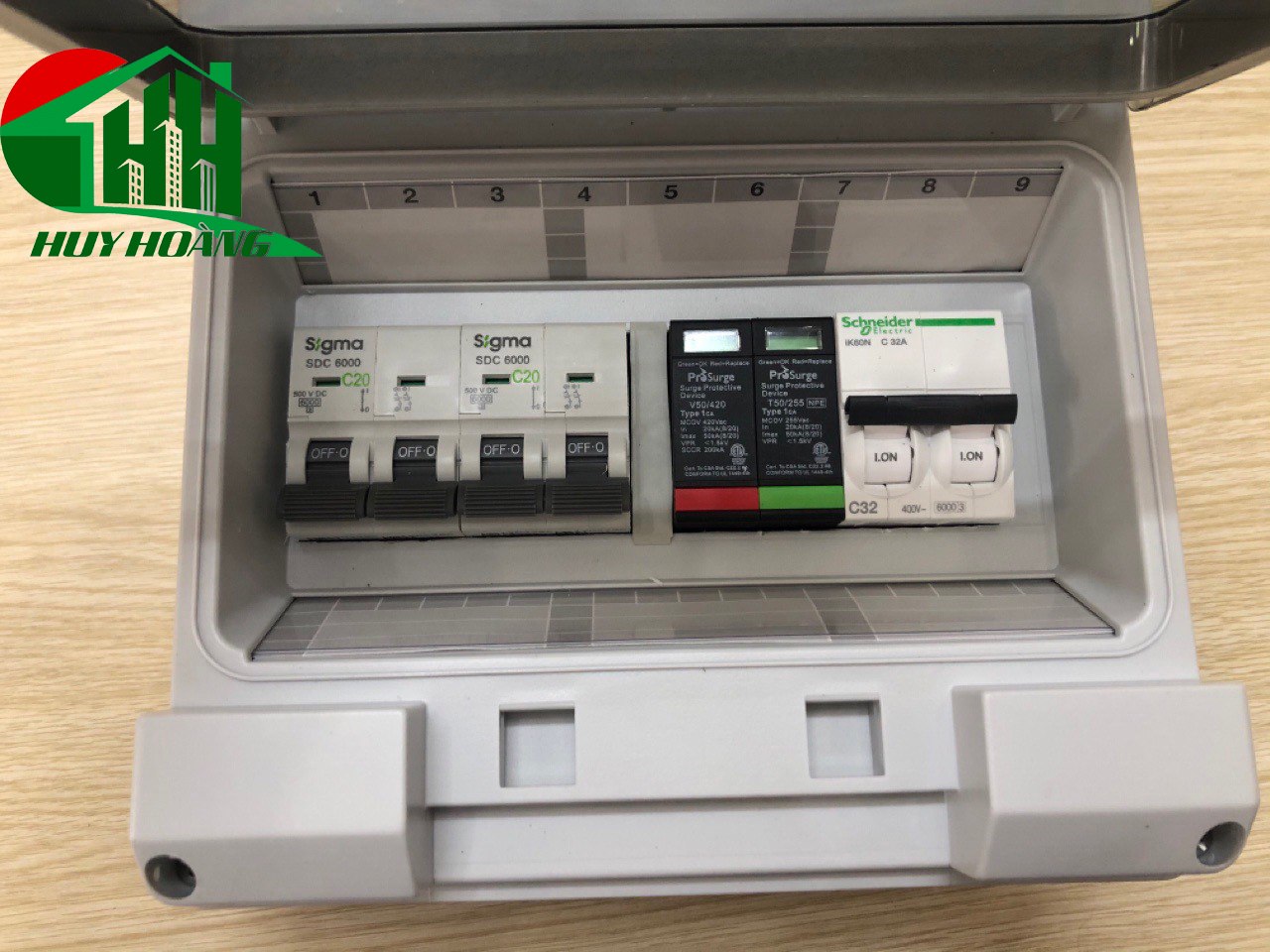

Tủ AC/DC 5kW 1 Pha
Tủ Solar 5kW 2string- 2MPPT
- Công suất: 5kW 2String – 2MPPT
- Điện áp định mức: 220AC (1 pha)
- Điện áp DC : < 600Vdc
- Tần số: 50Hz/60Hz
- MCB (Cầu dao tự động) AC: MCB 2P 32A
- CB (Cầu dao tự động) DC : MCB 2P 16-32A 800V
- SPD DC : 2P 600Vdc
- Vỏ Tủ : Hensel IP65
- Thương hiệu: Huy Hoàng
Tủ điện AC/DC cho hệ thống năng lượng mặt trời 5kW là một phần quan trọng, đảm bảo an toàn và hiệu quả hoạt động của toàn bộ hệ thống
Phần AC (Dòng xoay chiều) Tủ Solar 5kW
- Nguồn đầu vào: Từ bộ biến tần (Inverter) 5kW, thường là 1 pha.
- Điện áp định mức: 220VAC (điện lưới 1 pha tại Việt Nam).
- Dòng điện tối đa: Khoảng 20-25A
- MCCB (Cầu dao tự động) AC:
- Loại: CB AC 1 pha (MCCB hoặc MCB).
- Dòng định mức: 25A-32A.
- Khả năng cắt ngắn mạch: 4,5kA-6kA (tùy yêu cầu lưới điện)
- Chống sét lan truyền AC:
- Điện áp bảo vệ: 220V AC.
- Dòng xả tối đa: 50kA (8/20µs).
- Điện áp làm việc lớn nhất Uc ≥ 385V
- Mục đích: Bảo vệ phía AC khỏi sét hoặc xung điện áp từ lưới
Phần DC (Dòng một chiều) Tủ Solar 5kW
- Nguồn đầu vào: Từ các tấm pin năng lượng mặt trời.
- Điện áp định mức: Thường từ 300V đến 500V DC (tùy cấu hình chuỗi pin, ví dụ: 6-9 tấm pin 550W nối tiếp tạo điện áp khoảng 300-500V).
- Dòng điện tối đa: Khoảng 9-14A 1 string.
- CB (Cầu dao tự động) DC:
- Loại: CB DC 2 cực, chuyên dụng cho năng lượng mặt trời.
- Điện áp định mức: 800V DC.
- Dòng định mức: 16A hoặc 32A (tùy thiết kế).
- Chức năng: Bảo vệ quá dòng và ngắt mạch khi cần.
- Chống sét lan truyền DC:
- Điện áp bảo vệ: 600V DC.
- Dòng xả tối đa: 50kA (8/20µs).
- Mục đích: Bảo vệ hệ thống khỏi sét đánh hoặc xung điện áp.
- Cầu chì DC (Fuse):
- Dòng định mức: 15A-32A mỗi chuỗi pin.
- Điện áp: 1000V DC.
- Chức năng: Bảo vệ từng chuỗi pin khỏi ngắn mạch hoặc quá tải.
Thông số chung của tủ điện Tủ Solar 5kW
- Kích thước: Tùy thiết kế
- Vật liệu: Thép sơn tĩnh điện hoặc vật liệu chống gỉ
- Kích thước: Lựa chọn kích thước phù hợp để chứa các thiết bị bên trong và đảm bảo không gian thao tác.
- Tiêu chuẩn bảo vệ: IP54 (chống bụi, chống nước) nếu lắp ngoài trời; IP20 nếu lắp trong nhà.
- Tiêu chuẩn: IEC 61439 (tiêu chuẩn tủ điện), IEC 61643 (chống sét)
Lưu ý Tủ Solar 5kW:
- Các thông số trên chỉ mang tính chất tham khảo. Thông số cụ thể của tủ điện sẽ phụ thuộc vào thiết kế hệ thống, loại inverter và các yêu cầu kỹ thuật khác.
Ứng Dụng
Bảo vệ hệ thống:
- Bảo vệ quá dòng và ngắn mạch: Tủ điện được trang bị các thiết bị bảo vệ như cầu chì DC, aptomat DC và aptomat AC, giúp ngắt mạch điện khi có sự cố quá dòng hoặc ngắn mạch xảy ra, bảo vệ các thiết bị trong hệ thống.
- Chống sét lan truyền: Thiết bị chống sét lan truyền (SPD) được lắp đặt trong tủ điện giúp bảo vệ hệ thống khỏi các tác động của sét lan truyền, đảm bảo an toàn cho các thiết bị điện tử nhạy cảm.
- Bảo vệ quá áp: Một số tủ điện có thêm tính năng bảo vệ quá áp, giúp ngắt mạch điện khi điện áp vượt quá mức cho phép.
Đấu nối và phân phối điện:
- Đấu nối các chuỗi pin mặt trời: Tủ điện DC là nơi đấu nối các chuỗi pin mặt trời, giúp tập trung dòng điện một chiều từ các chuỗi này.
- Phân phối dòng điện: Tủ điện giúp phân phối dòng điện một chiều từ pin mặt trời đến inverter và dòng điện xoay chiều từ inverter đến lưới điện một cách an toàn và hiệu quả.
Tính năng khác:
- Tiêu chuẩn bảo vệ IP42 hoặc cao hơn: Tủ điện được thiết kế để chống bụi và chống nước, đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết.
- Vật liệu chất lượng cao: Tủ điện được làm từ vật liệu thép sơn tĩnh điện hoặc vật liệu chống ăn mòn khác, đảm bảo độ bền và tuổi thọ cao.
- Dễ dàng lắp đặt và bảo trì: Tủ điện được thiết kế để dễ dàng lắp đặt và bảo trì, giúp tiết kiệm thời gian và chi phí.
