Giải pháp lựa chọn Tủ cắt lọc sét
Tủ cắt lọc sét là gì,tủ cắt lọc sét 1 pha, tủ cắt lọc sét 3 pha?
Trong bối cảnh thời tiết ngày càng khắc nghiệt và biến đổi khí hậu gia tăng, hiện tượng sét đánh đang trở thành mối đe dọa lớn đối với các hệ thống điện và thiết bị điện tử. Để bảo vệ an toàn cho con người và tài sản, các thiết bị chống sét như tủ cắt lọc sét 1 pha hoặc tủ cắt lọc sét 3 pha đã trở thành giải pháp không thể thiếu trong các công trình dân dụng, công nghiệp và thương mại. Vậy tủ cắt lọc sét là gì, chúng hoạt động như thế nào, và sự khác biệt giữa hai loại này ra sao?
Tủ cắt lọc sét là thiết bị được thiết kế để bảo vệ hệ thống điện khỏi các xung điện áp đột biến do sét hoặc các nguyên nhân khác gây ra. Chúng hoạt động bằng cách chuyển hướng các xung điện áp này xuống đất, ngăn chặn chúng lan truyền và gây hại cho các thiết bị điện. Khi sét đánh trực tiếp vào đường dây điện hoặc lan truyền qua hệ thống tiếp địa, nó tạo ra dòng điện lớn và sóng điện từ có thể phá hủy mọi thiết bị kết nối với nguồn điện. Tủ cắt lọc sét hoạt động bằng cách phát hiện và chuyển hướng dòng sét xuống đất thông qua hệ thống tiếp địa, đồng thời lọc bỏ các nhiễu loạn điện áp để duy trì dòng điện ổn định.
Cấu Tạo và Nguyên Lý Hoạt Động
Tủ cắt lọc sét thường bao gồm các thành phần chính sau:
- Thiết bị cắt sét lan truyền (SPD): Đây là thành phần quan trọng nhất, có chức năng chuyển hướng xung sét xuống đất. SPD thường sử dụng các linh kiện như varistor (MOV) hoặc công nghệ ESG, VTD và GDT
- Bộ lọc nhiễu L-C: Giúp loại bỏ các nhiễu điện từ tần số cao, cải thiện chất lượng điện năng.
- Aptomat, Cầu chì AC: Bảo vệ quá tải và ngắn mạch, đảm bảo an toàn cho hệ thống.
- Đèn báo trạng thái: Hiển thị tình trạng hoạt động của tủ.
Nguyên lý hoạt động của tủ cắt lọc sét như sau: Khi có xung điện áp đột biến xuất hiện, SPD sẽ nhanh chóng chuyển hướng dòng điện xuống đất, bảo vệ các thiết bị điện khỏi bị hư hỏng. Bộ lọc nhiễu sẽ loại bỏ các nhiễu điện từ còn sót lại, đảm bảo điện áp ổn định.
Lựa chọn tủ cắt lọc sét phù hợp
Để lựa chọn tủ cắt lọc sét phù hợp, cần xem xét các yếu tố sau:
- Số pha của hệ thống điện:
- Chọn tủ 1 pha cho hệ thống 1 pha và tủ 3 pha cho hệ thống 3 pha.
- Dòng điện định mức:
- Chọn tủ có dòng điện định mức phù hợp với tải của hệ thống điện.
- Cấp độ bảo vệ:
- Chọn tủ có cấp độ bảo vệ phù hợp với mức độ rủi ro sét đánh.
- Thương hiệu và chất lượng:
- Chọn tủ từ các thương hiệu uy tín, đảm bảo chất lượng và độ tin cậy.
- Tiêu chuẩn kỹ thuật:
- Cần đảm bảo thiết bị đạt các tiêu chuẩn Việt Nam và quốc tế. Ví dụ như IEC 61643-11, IEC 61643-21, UL 1449.
- Khả năng chịu dòng xung sét:
- Thông số này cần phù hợp với khu vực có mật độ sét đánh cao hay thấp.
- Điện áp hoạt động liên tục lớn nhất (Uc):
- Thông số này phải lớn hơn điện áp danh định của hệ thống điện.
- Thời gian đáp ứng:
- Thời gian đáp ứng càng nhanh thì khả năng bảo vệ càng tốt.
- Phương thức lắp đặt:
- Lựa chọn loại tủ có phương thức lắp đặt phù hợp với vị trí và không gian lắp đặt.
Tóm lại bạn có thể thảm khảo hai Hãng nổi tiếng toàn cầu chuyên về Tủ cắt lọc sét như dưới đây :
Tủ Cắt Lọc Sét LPI
- Hiệu suất bảo vệ cao:
- Tủ cắt lọc sét LPI được trang bị các thiết bị cắt sét (SPD) Sử dụng công nghệ MOV (Metal Oxide Varistor), có khả năng chuyển hướng dòng điện sét xuống đất một cách hiệu quả.
- Bộ lọc nhiễu L-C giúp loại bỏ các nhiễu điện từ, cải thiện chất lượng điện năng.
- Các tính năng giám sát: Nhiều mẫu Tủ Cắt Lọc Sét LPI hiện đại được tích hợp đèn LED báo trạng thái, kết nối Bluetooth để theo dõi thông số qua smartphone, và tiếp điểm cảnh báo ngoà
- Độ tin cậy cao
- Các sản phẩm của Tủ Cắt Lọc Sét LPI được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt, đảm bảo độ bền và độ tin cậy cao.
- Thiết kế chắc chắn, chịu được các điều kiện môi trường khắc nghiệt.
- Đa dạng về mẫu mã và công suất:
- Tủ Cắt Lọc Sét LPI cung cấp nhiều dòng sản phẩm với các công suất khác nhau, phù hợp với mọi nhu cầu sử dụng.
- Có các tùy chọn lắp đặt linh hoạt, dễ dàng tích hợp vào hệ thống điện hiện có.
- Tuân thủ các tiêu chuẩn:
- Tủ cắt lọc sét LPI tuân thủ các tiêu chuẩn quốc tế như IEC 61643-11, IEC 61643-21, UL 1449.
- Ví dụ Tủ Cắt Lọc Sét LPI
- DLSF-20A-385V: Dòng tải 20A, dòng cắt sét 25kA (8/20µs), phù hợp chống sét cho PCCC, Camera
- SF163-385-100+50-AIMCB: Dòng tải 63A, tích hợp Bluetooth giám sát.
- SF163-480-100+50-AIMCB: Dòng tải 63A, dòng cắt sét 150kA/pha.
- SF31000-480-100+50-AIMCB: Dòng tải 1000A, phù hợp cho viễn thông và trung tâm dữ liệu lớn
Ứng dụng:
- Bảo vệ hệ thống điện trong các hộ gia đình, văn phòng, nhà máy, xí nghiệp.
- Bảo vệ các thiết bị điện tử nhạy cảm như máy tính, máy chủ, thiết bị viễn thông.
- Bảo vệ hệ thống điện năng lượng mặt trời.
- Bảo vệ các công trình công cộng.
Tủ Cắt Lọc Sét Prosurge
Công nghệ tiên tiến:
Tủ Cắt Lọc Sét Prosurge sử dụng công nghệ ESG, VTD và GDT kết hợp với bộ lọc LC để đảm bảo khả năng bảo vệ tối ưu cho hệ thống điện
- Với khả năng cắt sét lên đến 200kA, tủ có thể đối phó với các xung sét mạnh, bảo vệ an toàn cho thiết bị.
Đa dạng về mẫu mã và công suất:
- Tủ Cắt Lọc Sét Prosurge cung cấp nhiều dòng sản phẩm với các công suất khác nhau, phù hợp với mọi nhu cầu sử dụng.
- Có các tùy chọn lắp đặt linh hoạt, dễ dàng tích hợp vào hệ thống điện hiện có.
Tuân thủ các tiêu chuẩn:
- Tủ cắt lọc sét Prosurge tuân thủ các tiêu chuẩn quốc tế như IEC 61643-11, UL 1449.
Tính năng bổ sung:
- Nhiều mẫu tủ cắt lọc sét Prosurge được trang bị các tính năng bổ sung như đèn báo trạng thái, bộ đếm sét, và tiếp điểm cảnh báo từ xa.
Tủ Cắt Lọc Sét Prosurge có 2 loại :
Tủ Cắt Lọc Sét Prosurge mắc song song
Tủ Cắt Lọc Sét Prosurge mắc song song không phụ thuộc tải
Thiết bị cắt sét (SPD): Sử dụng công nghệ TPMOV (Thermally Protected Metal Oxide Varistor) – một loại MOV được cấp bằng sáng chế, có khả năng chống cháy và bảo vệ quá nhiệt.
Bộ lọc EMI/RFI: Loại bỏ sóng hài và nhiễu tần số cao, cung cấp nguồn điện sạch với mức suy giảm danh định lên đến 40-45dB trong dải tần 10kHz-100MHz.
Tính năng bổ sung: Một số mẫu cao cấp tích hợp bộ đếm sét, cảnh báo âm thanh, tiếp điểm từ xa và vỏ tủ đạt chuẩn NEMA 4/4X (chống nước, chống bụi).
- PSP347Y22M/T2FCTA: Dòng cắt sét 100kA/pha, tích hợp bộ lọc sóng sin.
- PSP347Y42M/T2FCTA: Dòng cắt sét 200kA/pha, phù hợp cho tủ phân phối chính.
- PSP347Y62M/T1CTA : Dòng cắt sét 300kA/pha, Type 1 phù hợp cho tủ MSB

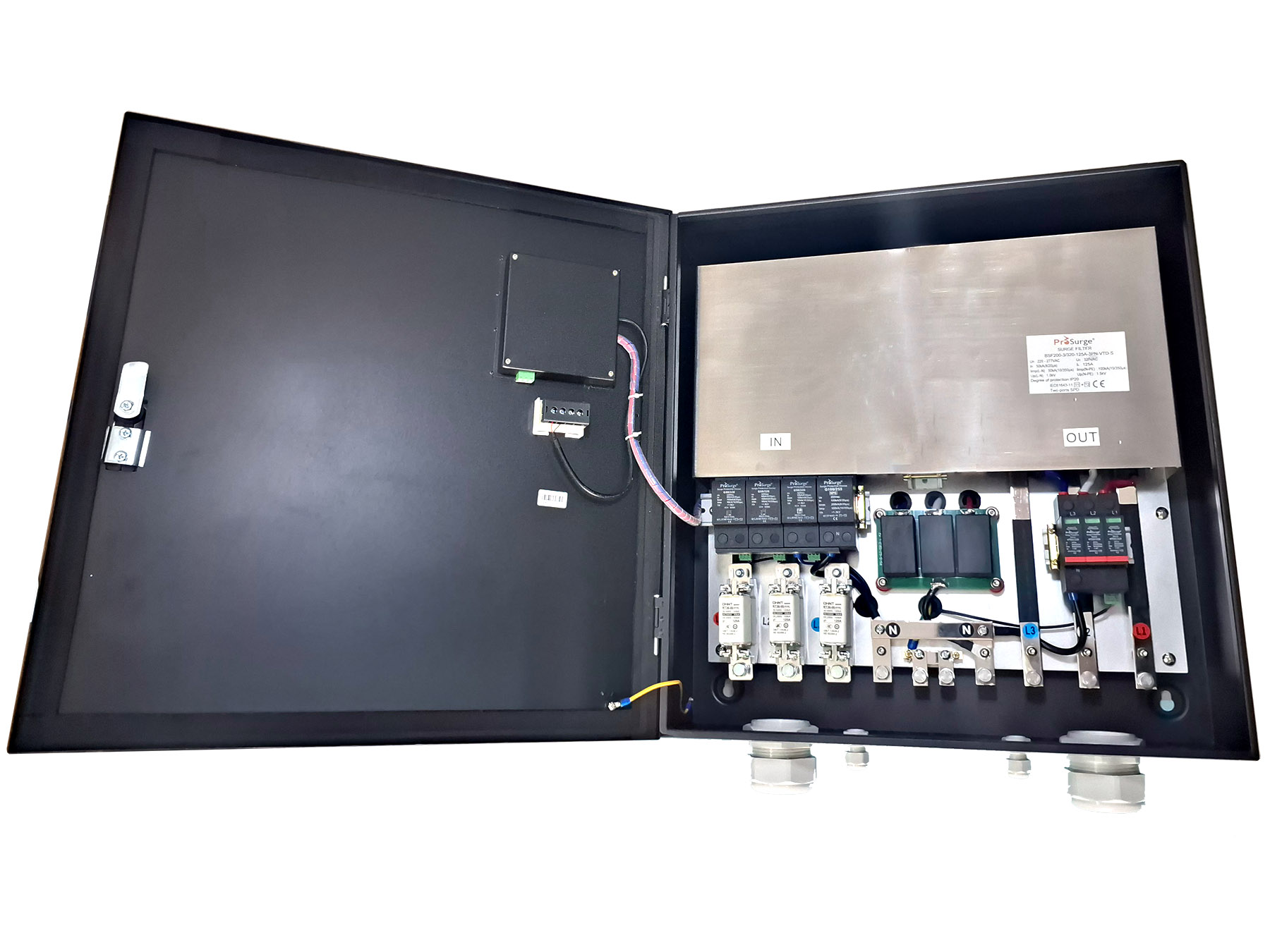

Tủ Cắt Lọc Sét Prosurge mắc nối tiếp
Tủ Cắt Lọc Sét Prosurge mắc nối tiếp, Phụ thuộc tải sử dụng:
Bảo vệ đa tầng: Tủ Cắt Lọc Sét Prosurge mắc nối tiếp sử dụng công nghệ ESG, VTD và GDT kết hợp với bộ lọc LC để đảm bảo khả năng bảo vệ tối ưu cho hệ thống điện.
Khả năng cắt sét cao: Với tủ Cắt Lọc Sét Prosurge mắc nối tiếp khả năng cắt sét lên đến 200kA, tủ có thể đối phó với các xung sét mạnh, bảo vệ an toàn cho thiết bị.
Công nghệ tiên tiến: Sản phẩm sử dụng công nghệ Encapsulated Spark Gap (ESG) tiên tiến từ Mỹ, giúp tăng cường khả năng chống sét và độ bền của thiết bị.
Bộ lọc thông thấp LC: Giảm nhiễu, tăng độ ổn định của nguồn điện.
Tích hợp bộ đếm sét: Giúp người dùng theo dõi số lần sét đánh, đánh giá được tình trạng hoạt động của thiết bị.
Đèn báo trạng thái: Hiển thị trạng thái hoạt động của thiết bị, giúp người dùng dễ dàng kiểm tra.
- DSF25/320-25A/3P/C-S : Dòng cắt sét 25kA/pha, dòng tải 25A phù hợp chống sét cho PCCC, Camera
- BSF100-3/320-63A-PN-VTD-S : Dòng cắt sét 150kA/pha, dòng tải 63A phù hợp cho viễn thông và trung tâm dữ liệu.
- BSF200-3/320-125A-PN-VTD-S : Dòng cắt sét 200kA/pha, dòng tải 125A, có bộ điếm sét, có đèn báo tình trạng hoạt động của thiết bị
Ứng dụng:
Bảo vệ hệ thống điện trong các hộ gia đình, văn phòng, nhà máy, xí nghiệp.
Bảo vệ các thiết bị điện tử nhạy cảm như máy tính, máy chủ, thiết bị viễn thông.
Bảo vệ hệ thống điện năng lượng mặt trời.
Bảo vệ các công trình công cộng.
